多路無線電流采集模塊 EnergyMID PME

PME(功率-監測-能量)選件通過收集關于能量分配或單個負載消耗的附加信息，將測量主機的功能從SINEAXAM，SINEAX DM5000.CENTRAXCU 或LINAX PQ系列擴展到實際的能量管理中心。這種可擴展的解決方案使得時間功率流動透明，從而為綜合能源管理奠定了基礎。它通常用在分配能量的地方，例如在配電站或工業廠房或建筑群的供應中。基于羅氏線圈的無線電模塊用作電流傳感器，由電池或通過USB-C供電。

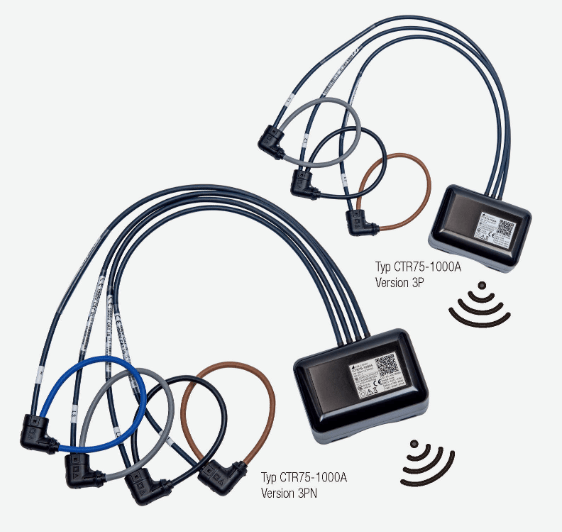

最多100路電流，PME傳感器具有 3或 4個線圈，無需任何額外的接線工作就可以可靠地記錄數據(AES-128加密)。

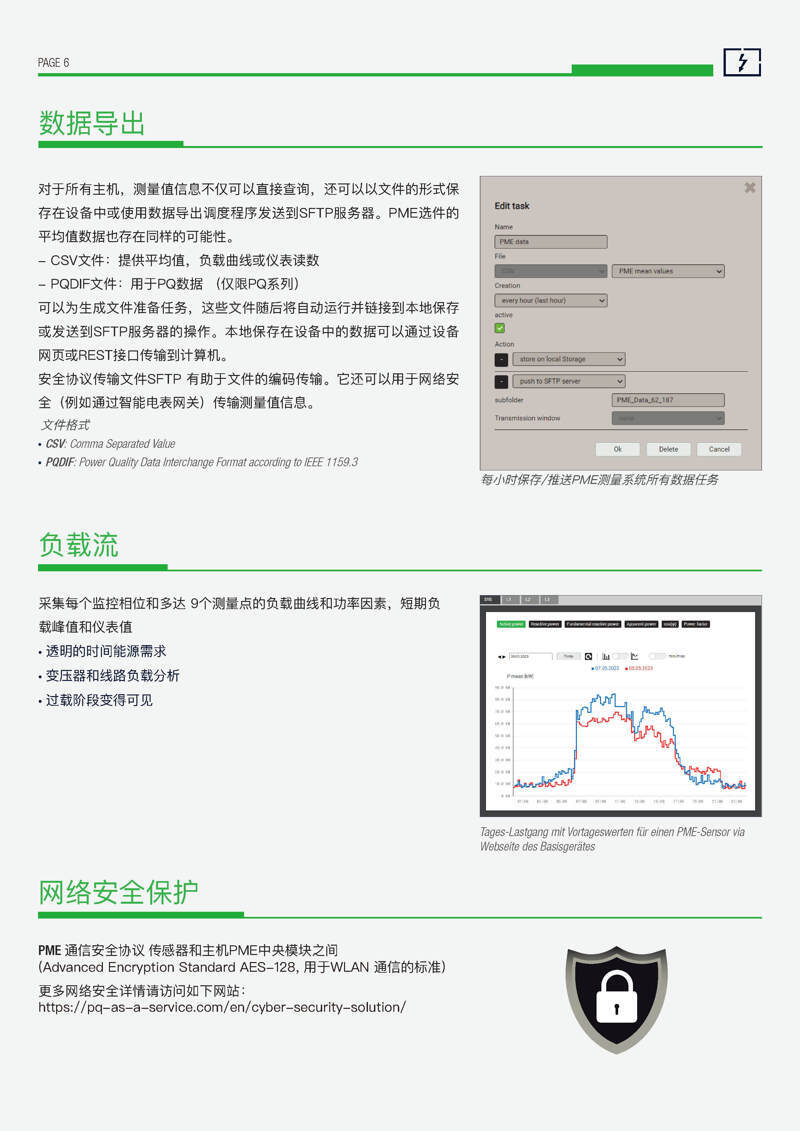

每秒一次，不僅可以確定電流值，而且由于與主機的電壓測量同步，可以導出綜合性能數據和平均負載，負載曲線數據和電能表值，這些數據也作為時間序列存儲在設備中。借助無線傳感器確定的數據可以通過主機的通信接口集中訪問。此外，還支持通過CSV文件將平均數據自動導出到SFTP服務器。防沖突偵測功能允許在同一位置使用多達 5個PME系統，最多 500路電流通道。

應用示例

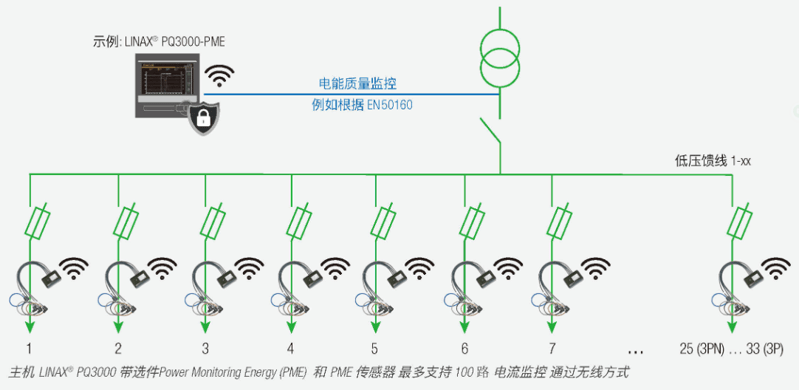

在下圖中，在變電站變壓器的二次側監控電能質量。能量分配系統使用PME傳感器測量。這樣，可以確定何時有多少電流流過哪個饋線中的電纜，有功和無功功率是多少，以及能量在各個饋線中實際流向哪個方向。

其它可測量參數根據測量系統而定(3或 4線)

測量值組

應用

瞬時值

· I(每相)

· P,Q,Q(H1),S (每相和總和)

· PF 和 cos φ(每相和總和)

· 溫度(在傳感器連接盒中)

· 電池充電水平

>>監控導體電流負載

>>無功補償

>>確認給定的功率因素

>>傳感器區域的環境溫度

>>傳感器管理

諧波

· THDI和 Total Demand Distortion TDDl(每相)

· 波形(100/120 采樣點每周期)

>>設備熱負荷評估

>>關于互聯消費者的可能結論

能量平衡

· 電能表有功/無功能量輸入/輸出

.平均值 P, Q, Q(H1),S，PF 和 cos φ(每相和總和)

· 平均值 |,THDI和 TDDI(每相)

>>內部能量賬單的準備

>>確定一段時間內的能量消耗(負載曲線)，用于能源管理或能源效率審查

>>監測平均導體負載(加熱)

安裝和運行條件

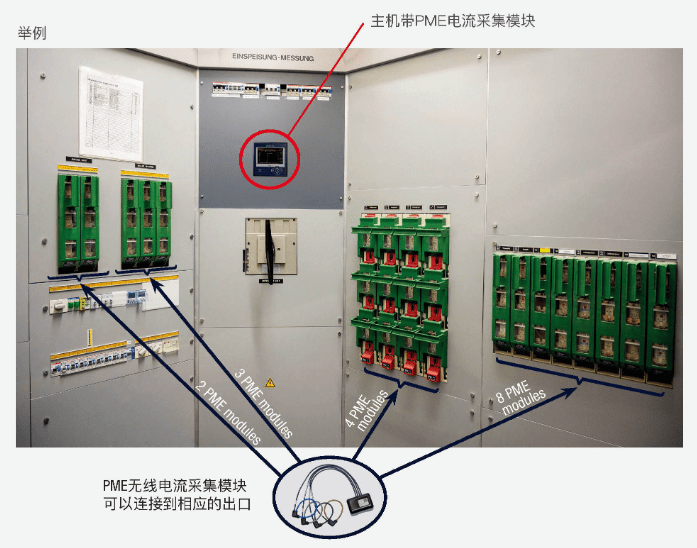

主機和無線傳感器通常安裝在控制柜或配電柜中，一般安裝在輸入或輸出線路的電纜上。主機和無線傳感器之間的距離設計為 10米的距離。這樣，在需要更換電池之前，無線電電量可以保持在較低水平，傳感器的運行時間可以保持較長(一般可達 10年)。

在調試期間，傳感器和主機相連，可通過掃描二維碼進行傳感器注冊。通過優化調整傳輸功率和設置傳感器查詢的頻率，可以適應當地現場條件。目的是盡可能延長電池壽命實現可靠的通信。

通信

· 無線電頻率 2.4GHz,10米傳輸距離

· 通過二維碼注冊傳感器實現快速調試

· 電池供電(使用壽命最長 10年)或USB-C

· 通過主機訪問(PME 中央)

傳感器安裝

· 打開傳感器外殼放入電池或通過USB-C供電

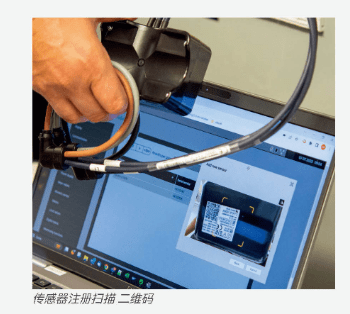

· 通過掃描傳感器銘牌上的二維碼或輸入安裝碼，通過訪問主機網頁注冊傳感器

· 將傳感器分配給測量系統

· 為測量系統指定名稱和系統類型

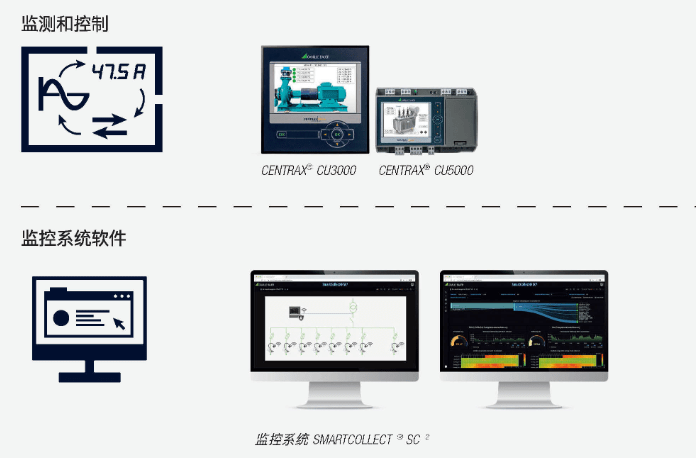

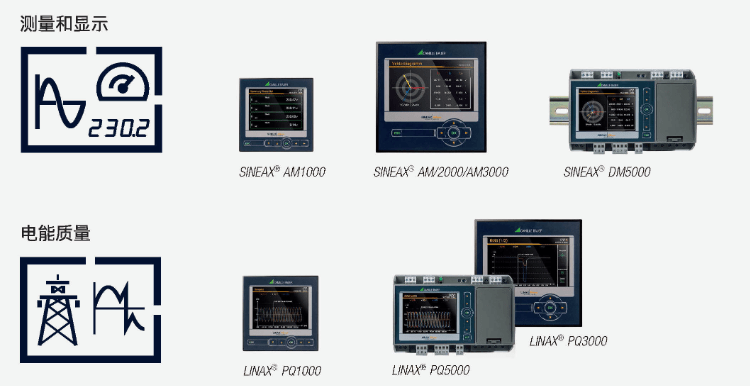

PME 系統可用于如下設備主機

PME選件是SINEAX AM,SINEAX DM5000,CENTRAXCU和LINAXPQ系列主機的擴展功能，PME系統始終獨立于主機的其他附件功能。主機的選擇允許用戶根據自己的個性化需求調整測量解決方案。例如，可以選擇PQ系列的主機功能來評估電能質量的合規性。

如果需要對數據進行預處理或現場控制，或者如果要通過MODBUS連接其他測量設備，那么CU系列主機更有意義。即使是AMX000，作為簡單的主機版本，也可以全面監控饋線的狀態，根據PQ標準記錄電壓擾動事件并檢測故障電流。
