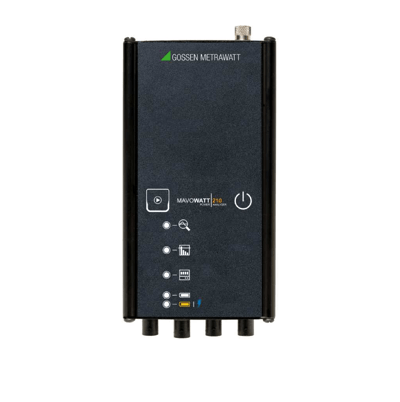

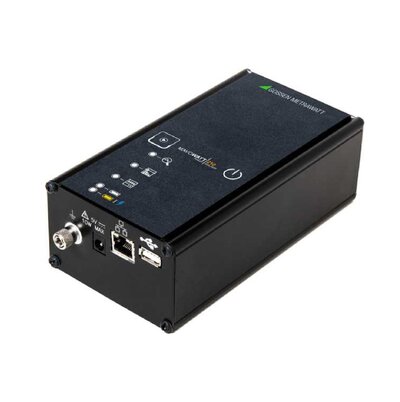

高性价比便携式电能/功率记录仪和电能质量检测仪
☆ 电能/功率记录仪和PQ干扰/事件检测仪
☆ 3个电压通道 – 直接测量高达600 Vrms, CAT III
☆ 4个电流通道 – 搭配MAVOWATT 210 Rogowski, 或者其它电流钳（参照选项附件）
☆ 测量: V, I, W (P), VA (S), VAR (Q), PF, Demand, Energy & 更多
☆ 电能质量干扰检测 – 检测并记录趋势如电压骤升骤降, 电流畸变 – IEC 61000-4-30 1/2 cycle methods
☆ 谐波测量和记录 – Vthd, Ithd. 根据IEEE 519-2014/IEC
☆ 集成Web服务器，让仪表的设置、实时数据的监测以 及数据传输更加便捷
☆ Dran-View配套软件用于数据分析以及报告生成
☆ 电池运行时间长达7小时
☆ 自动线缆验证 – LED显示故障线缆
☆ 以太网以及USB接口通信
☆ Modbus, BACnet?通讯协议

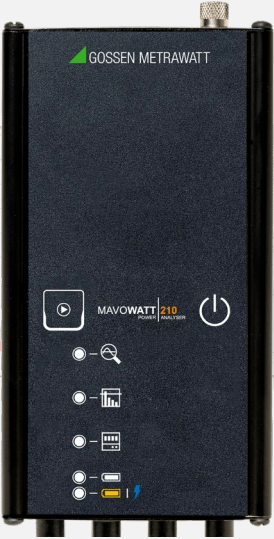

彩色LED灯连接 ? 轻松识别接线错误 ? 接线颜色区分 ? 纠正接线错误
便携式电能数据记录仪MAVOWATT 210应用：
MAVOWATT 210几乎在任何本地或远程电能监控应用中都非常容易使用,
包括:
? 根据DIN EN 16247-1进行能源审计
? 用电需求管理
? 基本的电能质量调查
? 检查计量
? 分表计量
? 租户计量
? 新能源生产
? 能源成本分配
? 负荷分析
? 功率因素研究
? 居住类应用包括能源的使用以及电能质量的探测
? 自动（或手动）因特网升级
包括但不限于以下行业:
? 公共事业 ? 贸易 ? 工业 ? 制造业 ? 电气承包商
? 物业管理与房地产 ? 石化与化工 ? 医院与医疗保健 ? 石油勘探
便携式电能数据记录仪MAVOWATT 210技术参数：
概述
? 采样频率：32 ksps（记录和实时显示模式），每个周期128个采样点（周期性波形快照）
? 时间触发分辨率：
1个周期 （依据IEC 61000-4-30 Class S方法）
? 面板指示灯：RGB LED灯用于监控开/关、能量流、PQ事件指示、电池充电/状态、接线状态
? 存储容量：8GB ? UL, CE
电压（3）
? 范围：90 to 600 Vrms CAT III
? 精度：90 Vrms to 600 Vrms = ±0.1 %, <90 Vrms = 0.5 %
?接口：4个安全型香蕉头电压输入接口，三相电压和1个中性点
电流（4）
? 输入：0.333 VRMS full scale，连接：BNC
? 精度：±0.1 % + 探头精度
频率
? 范围：50 Hz = 45 Hz to 55 Hz, 60 Hz = 55 Hz to 65 Hz
? 精度：50/60 Hz: ±0.001 Hz
电能质量
? 骤升骤降触发分辨率：1个周期
? Vthd: ±5 % for V ≥ 10 % Vnom
? Ithd: ±5 % for I ≥ 10 % Inom + 探头误差
能量参数（取决于探头）
? 真实/有功能量 (P)：0.1 %
? 无功能量 (Q)：0.1 %
? 视在能量 (S)：0.1 %
? 基波有功能量 (P)：0.2 %
? 基波无功能量 (Q)：0.2 %
? 基波视在能量 (S)：0.2 %
? 需求：0.2 %
功率参数（取决于探头）
? 真实/有功功率 (P)：0.2 %
? 无功功率 (Q)：0.2 %
? 视在功率 (S)：0.2 %
? 基波有功功率 (P)：0.2 %
? 基波无功功率 (Q)：0.2 %
? 基波视在功率 (S)：0.2 %
? 功率因素 (PF)：±0.001 %
仪表电源
AC电源
? 范围：90 to 264 VAC, 47 to 63 Hz, 能耗：15 W max
? 线缆/插头：欧标
内部电池
? 可充电锂离子电池组（UL认证）
? 运行时间：7小时（典型值），充电时间：15小时COMMUNICATION
接口
? Ethernet：10
? USB：2.0
? 协议：Modbus, Bacnet
外壳和机械
机械设计
? 重量：1.4 lb. (0.64 kg)
? 尺寸：3.5” W x 2.2” H x 7.4” L (6.4 cm x 8.9 cm x 18.8 cm)
? IP50（垂直方向）
环境条件
? 储存温度：5 ° to 131 °F (-15 ° to +55 °C)
? 工作温度：32 ° to 113 °F (0 ° to +45 °C)
? 湿度：5 % to 95 %无冷凝
咨询：MAVOWATT 210 便携式功率记录仪
