紧凑的SINEAX AM2000用于大电流电网的测量与监控，擅长于显示电网质量和直观的操作。设备提供了广泛的功能,甚至可通过可选组件做功能扩展。设备由通信接口连接到电网运行环境中,通过数字I/Os,模拟输出或模拟继电器。 SINEAX AM2000系列设备普遍适用于工业厂房，建筑自动化或者能量分布。 直接连接到低压系统。 高达690V的额定电压和CATlll测量类别可以SINEAX AM2000系列通用测量系统允许直接使用设备连接到任何类型的输电网，从单相电源到四线不平衡负载系统。 AM系列设备可以完全适应站点通过TFT显示的需求。有以太网接口的版本允许没有任何 特殊软件的网页配置。
高分辨率，彩色TFT显示用于测量数据的高清晰显示。
始终可见的状态信息（警报、密码?；?、数据记录、时间/日期等等）。
清晰的设计。
清晰 简单的设备操作，并有特定语言的纯文本菜单操作指导。
测量数据信息的局部安排能够迅速访问所需数据。 维护和调试的服务区。
通过极限值和它们的逻辑联系来改变监控选项。
显示中央报警功能。 用于快速设备状态的纯文本信息报警列表。
适用于任何类型输电网的通用测量输入。
自由选择平均值和计测量变量。 可配置的访问授权。
可组合的设备版本（功能、接口、I/Os、电源）
尺寸选项（96x96 或者 144x144mm）
可作为一个标准的对象集成到SMARTCOLLECT软件。
测量值组 | 应用 |
瞬间值 U,I,IMS,P,Q,S,PF,LF,QF... 电压向量夹角 最大/最小瞬间值和时间戳 | 设备运行时间 故障检测、连接检查、方向感检查 以时间为参考确定输电网可变方差 |
扩展无功功率分析 总无功功率、基波频率、谐波 cosφ,tanφ的基本频率的最小值在所有四个象限 | 无功功率补偿 验证指定的功率因子 |
谐波分析(根据EN 62000-4-7) THD U/I和TDD I总谐波含量 U/I谐波次数达到50的单次谐波 | 评估设备的热负荷 系统扰动和消费者结构分析 |
不平衡分析 对称组建(正值、负值、零序系统) 不平衡(来自对称组件) U/I平均值偏差 | 设备超负荷?；?/span> 故障/地线连接检测 |
能量平衡分析 用于有功/无功功率、高/低电价的需求/供给的可选择基本变量的电表 有功/无功功率的功率平均值，需求和供给，可自由定义的平均 值(例如三相电源，电压，电流和更多) 均值趋势 | (内部)能源账单的编制 确定能量消耗和时间(负荷曲线)的能量管理或者能量效率验证 |
操作时间 (仅AM3000) 有3个可编程运行条件的操作时间 测试仪设备的操作时间 | 监控设备的服务和维护间隔 |
SINEAX AM-SERIES系列设备提供所有四个象限的信息。 象限解释信息内容的不同取决于测量系统 是从发电机还是从消费者的角度来考虑， 例如，Ⅰ+Ⅳ象限有功功率形成的能量可 以认为是供应或者需求的有功电能。 为了方便独立解释四个象限的信息，都避 免供应、需求以及电感负载或电容性负载 的数据显示。他们都显示在Ⅰ象限，Ⅱ象 限，Ⅲ象限和Ⅳ象限或者某几个象限的组 合中。在AM3000设备中，电能的方向可以通过选择发电机或者消费者电表箭形网络系统主动切换。这种切换将改变所有电流的方向。
通过ESC键进入主菜单特定语言的主菜单用简单明了的分组形式编排了易于理解的测量数据。AM2000和AM3000还提供右侧帮助栏用于获取相关操作进一 步的信息。右上角的状态栏会一直显示电流报警检测系统，密码?；は低澈褪菁锹嫉淖刺?，同时还有时间/日期的显示。

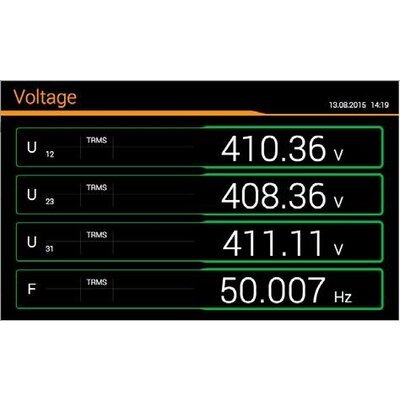

电压、电流、功率值、功率因素的瞬间值和不平衡值以及它们的最小/最大值都以数字或者x/y矩阵图形的形式显示。
电能测试仪，也可作为具有进展和趋势的包含准备电能平衡所需的所有值，特别是平均值。
用图示法显示伴随着TDD/THD的所有电流和电压的谐波，并可以读取每一个谐波的图形数据。

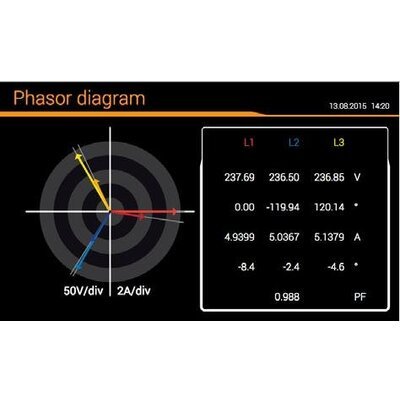

时间校准显示电压和电流矢量以及功率因素的所有阶段，因而错误阶段的序列， 旋转或者反向电流的错误感知能够被安全的认出。

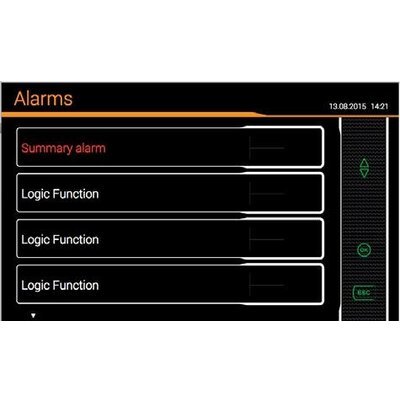

报警列表显示所有监控功能的状态， 可能包括分配的输出状态。首项是可以在这里重置的高级的集体报警。
只有AM3000多功能电网质量监测设备能够显示电压和电流的曲线形状，也可以显示独立的矩阵。
AM系列多功能电网质量监测设备设备支持现场分析获取的测试数据，用以直接启动立即或延迟的测试而没有涉及到任一个独立的控制。这也 有利于保护设备和监控服务间隔。
AM系列设备可以提供以下项目：
- 12个极限值
- 8个监控功能，每个监控功能有3个输入
- 1个集体报警，作为所有监控功能的组合
- 3个可确定运行条件的操作时间计数器 可用的数字输出可直接用于传输极限值、监控功能 以及集体报警复位。 文本可能分配给每个监控功能用于数据记录器中 的报警列表和事件条目。
AM1000和AM3000多功能电网质量监测设备可以配备一个高性能数据记录仪具有以下综合版记录选项：
周期性数据选择测量数据定期保存，例如，获得负载配置文件(间隔 1秒到1小时)或者周期性的电表读数(如:每天,每周,每月)
事件
用日志记录事件发生和时间信息：监控功能的触发和下降, 配置的变化,断电等情况。
干扰记录器
记录电流和电压的进展以防RMS值1/2周期基础上的干扰。 在AM3000中扰乱曲线形状的额外注册也是有可能的。这种 类型的注册符合电网质量标准EN62000-4-30的要求。 事件列表和干扰记录器的记录可以在设备上正确的呈现。 更多的分析可以通过设备的网页获得。 AM3000使用SD卡作为存储单元，可以在设备的背面进行更换。AM1000则使用内部存储器作为存储单元。
高性能SMARTCOLLECT ENERGY软件已被特别设计在能源部门和行业以及服务提供商和公共部门。软件可以测量,存储,可视化与电流, 气流,水流或者热量相关的消费数据，提供幻灯片帮助识别弱点从而优化消费,节约能源成本。
SMARTCOLLECT软件包含以下组件:
SMARTCOLLECT客户端
查询数据的图形可视化,通过Excel电子表格导出数据,配置?？?确定数据源,通过电子邮件读取故障/警告信息。
SMARTCOLLECT数据库
收集到的数据免费存储到SQL数据库中。
SMARTCOLLECT服务器
从选定的来源收集数据，并把这些数据直接记录到SQL数据库中。
SMARTCOLLECT客户端,数据库和服务器可以安装在单台电脑或者 多台电脑上。 Modbus接口允许整合Camille Bauer和Gossen Metrawatt的产品 以及其他不同制造厂商的设备。
软件进一步的变化版本:
SMARTCOLLECT QUALITY (PM20)对系统网络质量的数据进行分析。
SMARTCOLLECT SCADA (PM30)对测量数据(SCADA)的可视化，测量数据可以自由地插入到 选择的背景图形中。
咨询：Sineax AM2000多功能电网质量监测设备
