發布時間：2022年08月16日              作者：德國GMC-I高美測儀（上海電勵士）

工業企業電能質量管理應用--電能質量分析儀

以諧波為例，介紹某企業電能質量管理實踐--電能質量分析儀

某企業為節能增效，計劃逐步對引風機、凝泵進行變頻改造。考慮到非線性負載的引入可能造成諧波超標，進而引起電能計量誤差，甚至存在損壞電器，該企業使用在線電能質量分析儀對安裝變頻裝置的母線和線路進行監測，使用便攜式電能質量分析儀對凝泵和引風機變頻開關進行測試。

發電企業電能質量管理應用--電能質量分析監測裝置

10kV和6kV公共連接點的諧波電壓總畸變率國際限制為4%

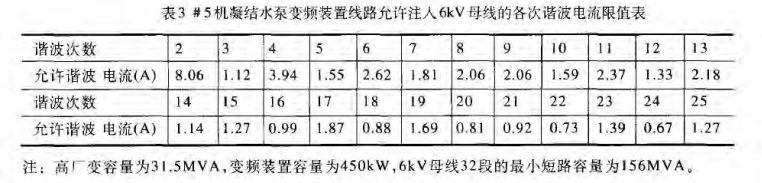

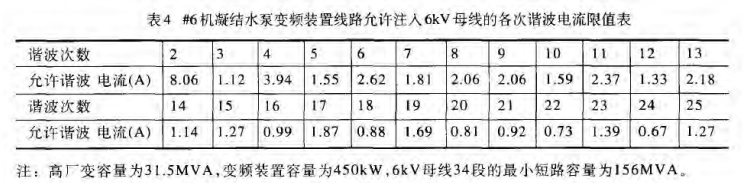

按照國家標準找出不同公共連接點的諧波電壓總畸變率國標限制，通過測量值和限值的對比，發現企業回路3次、5次諧波電流超出了計算限值，及時加裝了濾波裝置，避免了諧波造成繼電保護誤動跳閘事故

電能質量管理解決方案

電能質量監測

測量

監測

自動報警

記錄電能質量問題

電能管理

峰值負荷優化

成本中心管理

解決電能質量問題

無功補償

濾波

電能質量設備全壽命周期管理

設備全壽命周期管理： 要求從設備的全壽命成本最低出發，考慮延長設備的使用壽命， 最大限度地發揮設備的效能，從而提高設備的整體效益。如果從新建項目開始，就選用質量可靠，壽命長久，功能強大，可擴充性能強的設備，可以很大程度上避免由于系統環境改變帶來的潛在問題和浪費和重復性投資。
