配電電源質量測試要求和方法背景

為了加強建筑節能工程的施工管理，統一建筑節能工程施工質量驗收，提高建筑工程節能效果，依據現行國家有關工程質量和建筑節能的法律、法規、管理要求和相關技術標準，制定《GB50411-2007建筑節能工程施工質量驗收規范》。

本規范適用于新建、改建和擴建的民用建筑工程中的墻體、幕墻、門窗、屋面、地面、采暖、通風與空調、空調與采暖系統的冷熱源及管網、配電與照明、監測與監控等建筑節能工程施工質量的驗收。

建筑節能工程中采用的工程技術文件、承包合同文件對工程質量的要求不得低于本規范的規定。

單位工程竣工驗收應在建筑節能分部工程驗收合格后進行。

配電電源質量測試要求和方法規定

其中章節12.2.3規定了，工程安裝完成后應對低壓配電系統進行調試，調試合格后應對低壓配電電源質量進行檢測。其中：

1 、供電電壓允許偏差：三相供電電壓允許偏差為標稱系統電壓的±7%；單相 220V為＋7%、-10%。

2 、公共電網諧波電壓限值為：380V 的電網標稱電壓，電壓總諧波畸變率（THDu）為 5%，奇次（1~25 次）諧波含有率為 4%，偶次（2~24 次）諧波含有率為 2%。

3 、諧波電流不應超過表 12.2.3 中規定的允許值。

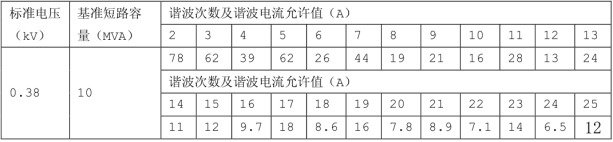

表 12.2.3 諧波電流允許值

4 、三相電壓不平衡度允許值為 2%，短時不得超過 4%。

檢驗方法：在已安裝的變頻和照明等可產生諧波的用電設備均可投入的情況下，使用三相電能質量分析儀在變壓器的低壓側測量。

檢查數量：全部檢測。

電能質量測試應用方案：

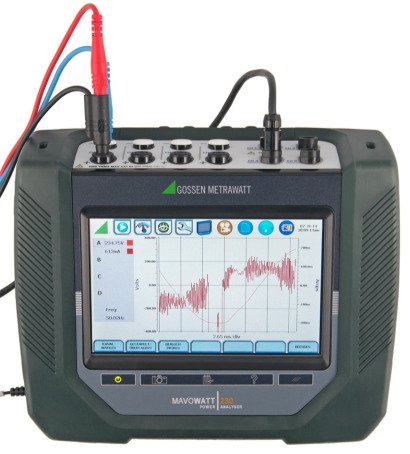

  滿足IEC61000-4-30：CLASS A級精度的電能質量分析儀MAVOWATT 230

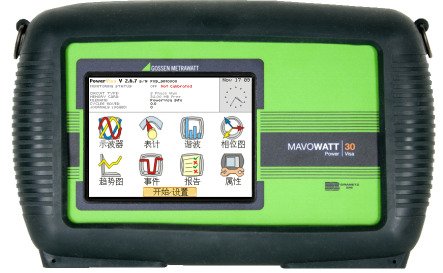

滿足IEC61000-4-30：CLASS A級精度的電能質量分析儀MAVOWATT 30

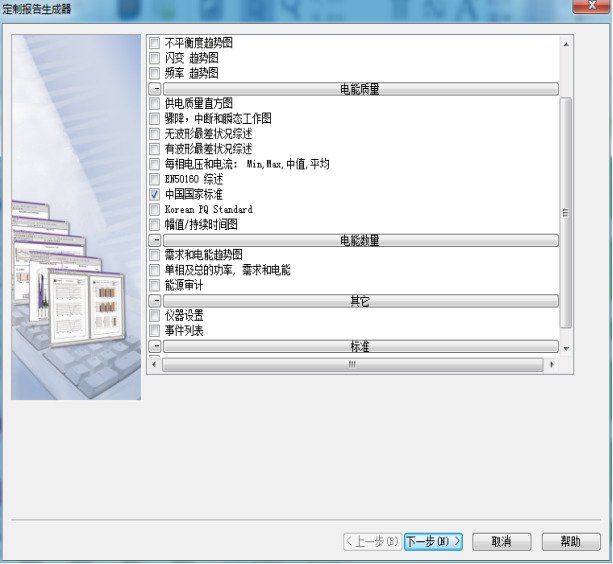

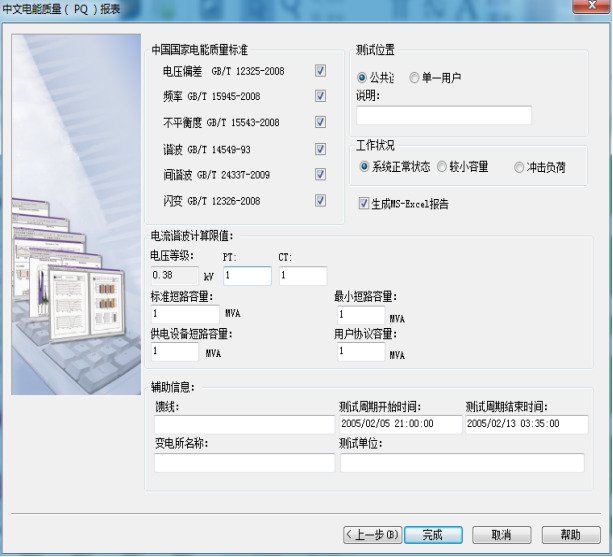

電能質量分析軟件Dranview7 一步快速導出中國電能質量國家標準格式的統計報表
