在線電能質量分析儀對電壓暫態擾動的監控

近年來，中國電力發展步伐不斷加快，電網系統輸電電壓等級不斷提高，網絡規模不斷擴大，基本上形成大型甚至超大型的輸配電網絡架構。此種架構型式有利于保證長期供電的穩定性，但由于輸電距離長、范圍廣、耦合性強等因素致使構架中任意一點出現故障都會造成全網擾動，這是導致電壓暫態擾動故障發生頻次不斷提高的原因之一。

電力系統的電壓暫態擾動，主要體現為三種形式：電壓暫升、電壓暫降、短時中斷。通常會持續0.5個周波至幾秒之間。

電壓暫態擾動的發生，來源于幾個可能：相鄰的大負載啟動，系統的無功補償系統投切，系統重合閘，自然界風暴雷電惡略天氣等等。而我廠供電系統如下圖，由于工業電網處于配電網絡的末端，大量各種類型的負荷匯聚于此，任何一點發生短路、單相接地、閃絡等故障，或者經受大型負載啟動沖擊，都會導致的供電電壓發生暫態擾動。由此可以理解，電壓暫態擾動是不可避免的，而且一直是企業生產的大難題。

電能質量中關于電壓波動的監測依據標準：

IEC61000-4-30  《電磁兼容(EMC)-試驗和測量技術-電能質量測量方法》

GB/T 12325-2008   《電能質量 供電電壓偏差》

GB/T 15543-2008   《電能質量 三相電壓不平衡度》

GB/T 12326-2008   《電能質量 電壓波動和閃變》

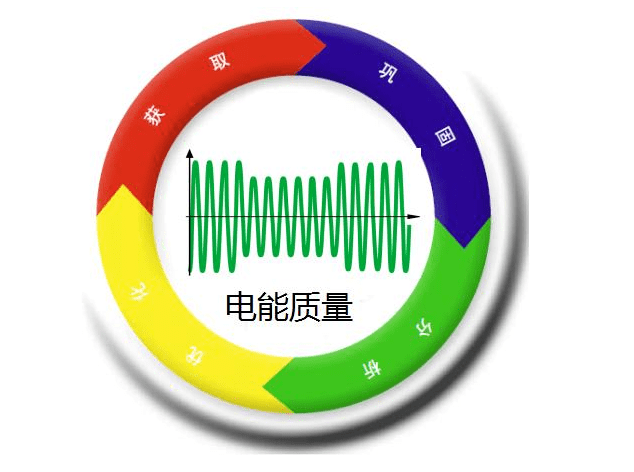

在線電能質量采集裝置可以長期、實時獲取現場電能質量數據、實現電能質量分析、判斷負荷分布與能量需求、偵測系統負荷變化等功能，在出現電能質量事件的同時記錄分析并可進行必要的動作。在線監控電能質量，作為電能質量治理的先決條件，可以為用電設備安全、可靠、經濟運行提供保障手段。

德國GMC-I集團作為歐洲電測量行業的領導企業，依托德國工業4.0的先進經驗，通過可靠、精確、經過獨立第三方認證的LINAX PQ在線電能質量分析儀，可以優質、快捷的實現工業企業電能質量數據的采集分析。

電能質量監測方法滿足IEC61000-4-30 Ed.3 CLASS A精度認證。

具有滿足IEC 62586-1 Ed.2及IEC 62586-2 Ed.2 標準第三方獨立認證。

電能質量數據采用符合IEEE 1159.3標準的PQDIF格式。
