介紹

大多數GMC-I 電能質量測試產品也可以計算和測量常用能量參數，如W,VA,VAR,PF,需求,能量和更多。除了電能質量功能之外，還具有測量能量的能力，為更多應用打開了大門。

當出于計費，收入，電表驗證，參考或其他目的而測量電耗時，通常需要高精度。如果將計量數據用于計費目的，法規或法律可能會要求使用認證/等級的計量表計。當不需要經過收益認證的計量表計時，可以通過精度高的計量表計滿足應用程序的需求。這種表計的精度與認證的表計相似，但沒有實驗室測試和認證。

本白皮書總結了用于收益認證的電能計量的常用標準，以及當前MAVOWATT產品的精度和功能與這些標準的比較。

標準概述

收益計量標準在世界各地有所不同，但通常屬于兩個標準機構：ANSI和IEC。北美大部分遵循美國國家標準協會（ANSI）的標準，世界其他地區遵循國際電工委員會（IEC）的標準。一些國家還使用ANSI和IEC標準的變體開發了自己的計量標準，而另一些國家則結合了這兩個全球標準的各個方面。

因為測量鏈中的每個環節都很重要，需要加以考慮，因此也存在測量傳感器的標準。無論標準主體是什么，收益計量標準的總體目標都是定義表計的性能要求，以使符合標準的表計在預期的應用中始終如一，準確，重復和可靠地進行測量。適用標準涵蓋了測量范圍，溫度變化，功率因數變化以及準確計量電能的其他方面。

ANSI 標準

計量的重要ANSI標準包括ANSI C12.1-2008,ANSI C12.20-2010和電流傳感器的ANSI C57.13-2008. ANSI計量標準定義了組合表計和傳感器以及其他許多項目的精度。

ANSI C12.1-2008規定最大偏差為1%至2%，具體取決于所測量的電流和功率因數。較低的功率因數允許與參考基準有較大偏差，在電流測量范圍內測量的低電流或高電流也是如此。

ANSI C12.20-2010更加嚴格，并定義了2個精度等級：0.2級和0.5級。一般來說，顧名思義，允許0.2級表計的偏差不超過±0.2%，允許0.5級表計的偏差不超過±0.5%。這些最大偏差的功率因數為1.0，功率因數越低，與參考基準的偏差就越大。同樣，這適用于整個測量系統，包括CT。請注意，這是對標準的簡化，符合ANSI C12.20-2010并通過認證測試還有許多其他方面。

IEC 標準

電表設備的適用IEC標準為IEC 62053-21和IEC 62053-22.這些標準適用于600v或更低的計量應用，同樣電流互感器是參考IEC60044-1.

與ANSI規范相似，IEC 62053-22是更嚴格的標準，具有更高的精度要求，相比IEC 62053-21.

IEC 62053-21定義了2種精度等級1.0和2.在功率因素1.0時，允許1.0級表計的誤差極限為±1%，而允許2級表計的誤差極限為±2%。較低的功率因數允許較高的誤差極限。

ANSI C12.22-2010,IEC 62053-22定義了包括CT在內的整個測量系統的精度等級為0.5s和0.2s。功率因數為1.0時，允許0.2s級電表的誤差極限為±0.2%，允許0.5s級電表的誤差極限為±0.5%。較低的功率因素允許較高的誤差極限。

收益精度vs收益認證/等級

ANSI和IEC表計標準都有非常嚴格的測試要求，遠遠超出了電表的精度。即使電表可能未獲得實驗室的收益認證，它也可能具有這種表計的準確性，并且可以用于許多不需要收益認證但要求具有相似精度的測量的應用中。

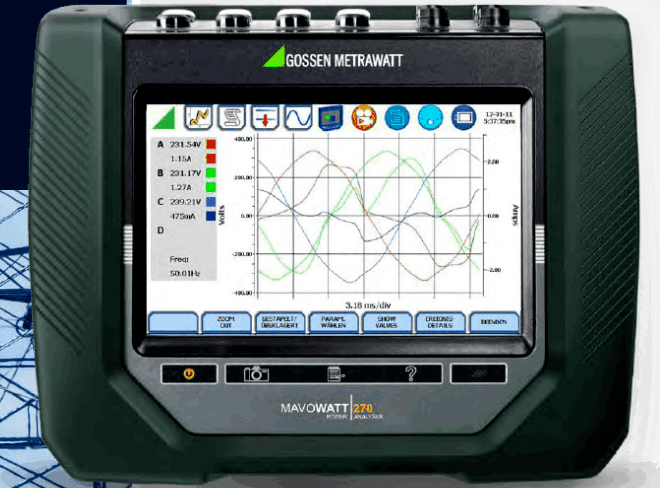

MAVOWATT產品和收益表計

MAVOWATT沒有收益認證的產品，但是大多數MAVOWATT產品都滿足許多收益認證的準確性要求，可以被認為是收益精度。

ANSI和IEC收益表計標準中重要的核心要求是表計的準確性。

ANSI C12.20和IEC 62053-22都具有類似的精度要求，具體取決于等級。0.2級儀器允許在功率因素為1.0時 ±0.2%的偏差。0.5級在1.0的功率因素下允許±0.5%的偏差。

下表顯示了MAVOWATT便攜式和固定安裝式儀器如何與ANSI和IEC標準的精度要求進行比較。

如上表所述，不考慮CT和其他傳感器。它們的精度會影響測量的準確性。CT選擇不當會對測量產生負面影響，并大大降低整體精度。

應用領域

收益精度儀器有許多應用。這些通常是不需要收益認證表計的應用，但是測量的準確性仍然非常重要。

常見的應用有：

子系統計量—下游表計位置

負載管理—管理設施中的負載

表計檢查—檢查儀表的準確性

Tennent計量—計量租戶消耗

水電費賬單檢查—查找水電費賬單錯誤

通常，電能計量/監視只是大型電源監視系統的一部分，該系統還包含一個系統中的電能質量和其他監視。上表中引用的許多MAVOWATT表計還可以測量電能質量，因此用戶可以受益于一臺服務于多種功能和應用的儀器。

結論

如你所見，GMC-I出售的大多數儀表都具有收益級別的準確性。因此，當需要準確性和可靠性時，世界各地的許多客戶都信任GMC-I產品。
