逆變器接線不正確造成問題

問題描述

-- 在調試逆變器驅動的CHP單元后，客戶的系統中有幾個總線系統發生故障。 M-Bus、Profibus和Modbus模塊受到影響。

-- 由于總線故障，過程控制系統頻繁出現錯誤消息和錯誤警報，因此整個工廠也出現故障報警。

-- 對控制系統設備供應商的分析以及對CHP單元供應商的隨后的檢查沒有發現任何問題。

進一步排查

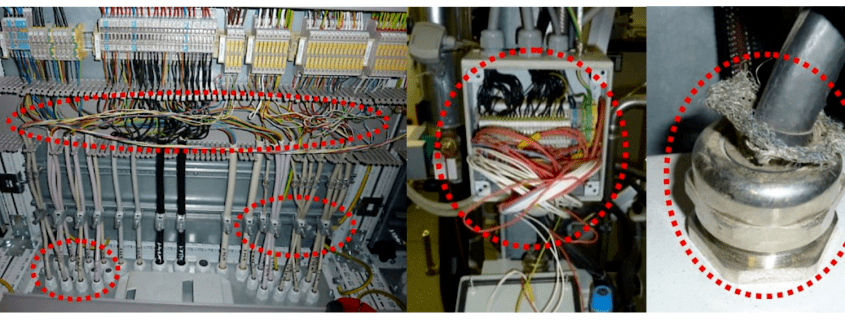

首步，對低壓電網和受影響的裝置進行目視檢查，以便發現可見故障。 這可以發現與EMC電磁兼容安裝有關的首個缺陷。

隨后，通過使用專用電能質量分析儀進行測量，獲得了供電電源總體情況的概述。 這已經表明，清晰可見的電壓畸變是由CHP引起的。

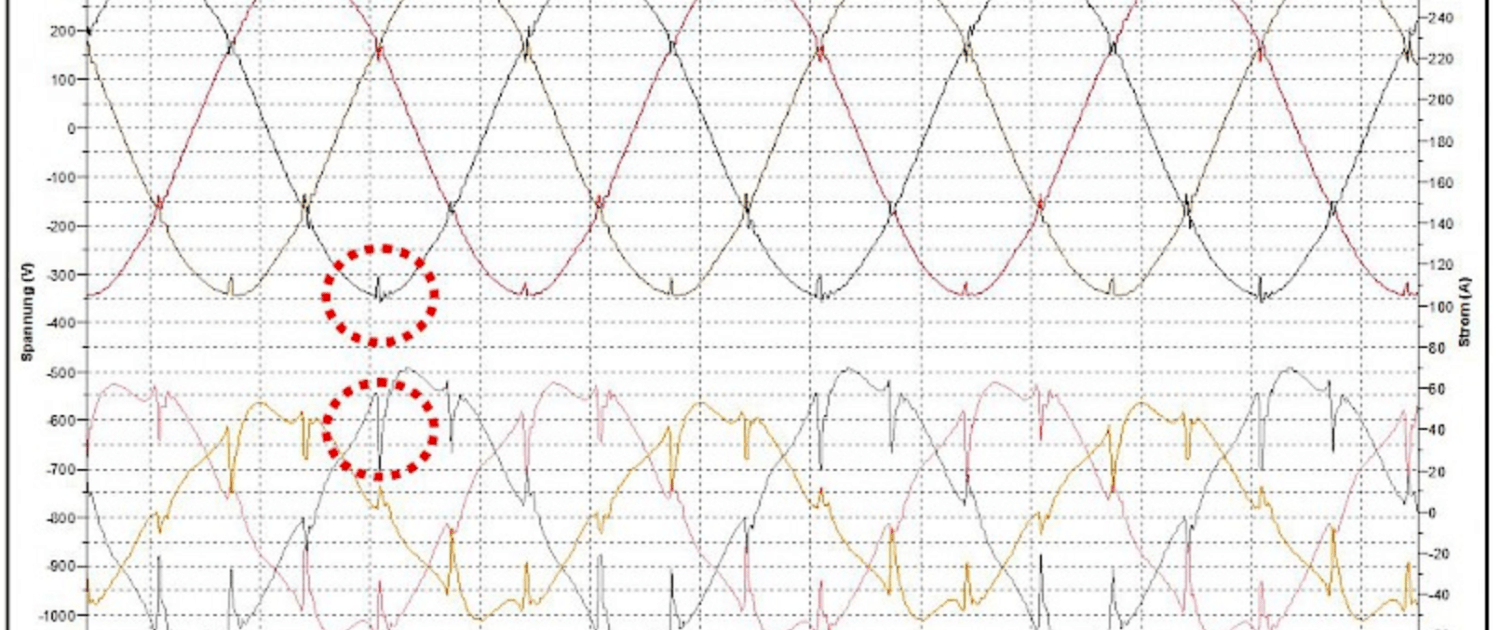

                                                  電流-電壓曲線

諧波限值已經超過EN61000-2-4 Class2的規定。

在用電網分析儀和其它測量技術進行進一步分析時，快速識別了CHP上的干擾元件。

為了充分闡明因果關系，將干擾追溯到受影響的BUS總線元件，并記錄了系統中的所有缺陷。

解決問題

在一份詳細測試數據和解決方案報告的幫助下，供應商能夠彌補M-Bus、Profibus和Modbus組件本身安裝中的個別缺陷。

鑒于CHP單元及其故障安裝引起的電網問題，我們的客戶決定整改接線。 此外，還投資了研發CHP單元濾波器。 結果是不言自明的。

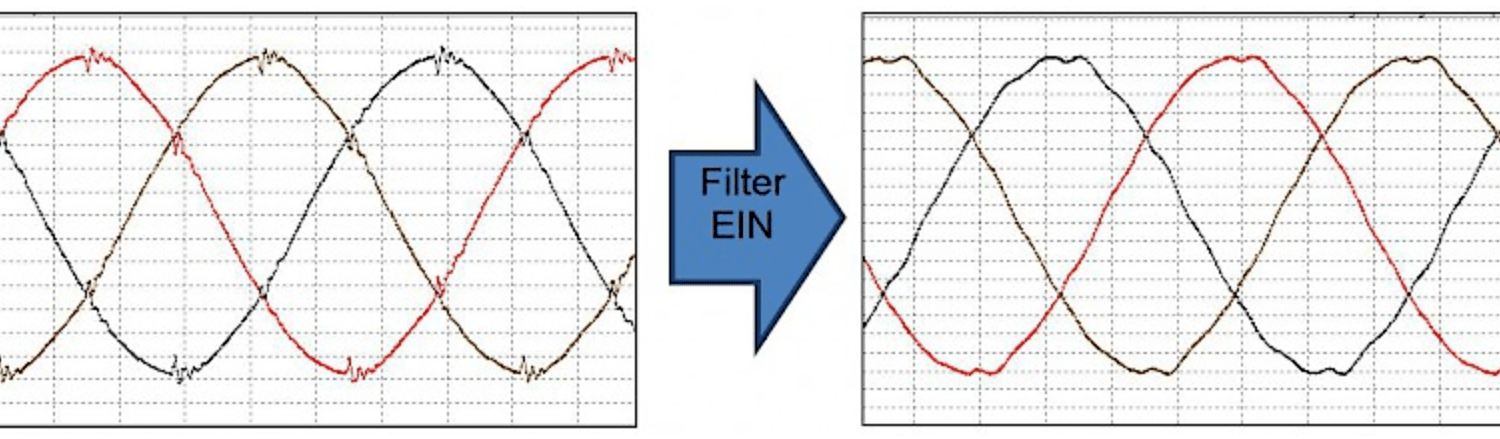

（1）安裝濾波器

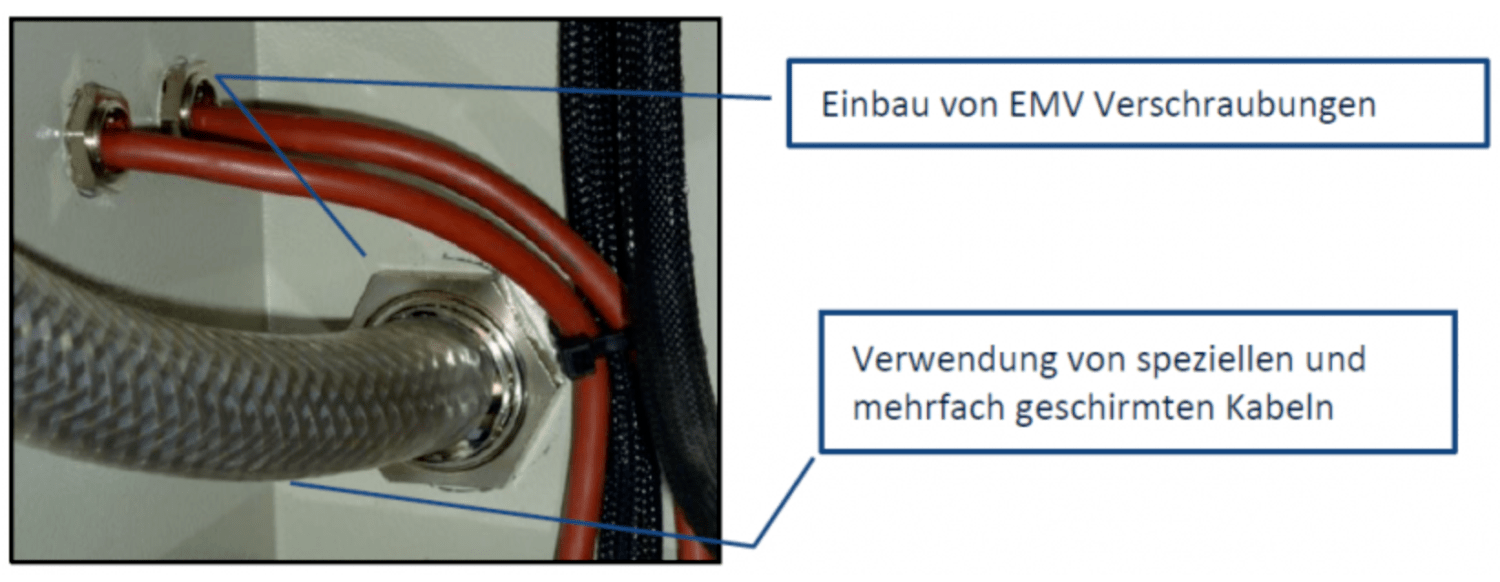

（2）正確布線

MODBUS總線故障從此完全消除。
