| 首部分水務企業監測方案

1. 概述

一個大型的給水工程往往有1個或2個以上的取水泵站，幾個中間加壓泵站和綜合的凈配水廠組成。 大、中型城市的供水系統，往往是多水源、多泵站、多管道、多用戶組成。一個大型的水泵站， 又是多臺機組并聯運行。裝機容量是按不利的條件下，最大時流量和所需揚程來決定的。只有采用水泵機組變頻的無級調速技術，才能連續地改變各水泵機組的轉速，來變更水泵的工況，使其綜合的等效特性曲線適應特定管網用水量的變化，維護管網的壓力恒定，最大限度地提高各水泵機組效率， 達到理想的節能效果。水泵機組作為自來水供水系統的重要組成部分，其運行狀況對城市供水系統起著非常重要的作用。

根據長期實踐與統計，影響水泵機組的可靠性的因素包括由于變頻器等非線性負載的使用所導致的電能質量問題以及由于現場儀表、設備本體或電線電纜等發生故障從而導致電源系統出現接地漏電流問題。傳統的電機系統沒有實時在線的電氣監測系統，難以及時發現故障回路及判別故障的嚴重性。增加在線絕緣及電能質量監測產品，將幫助水廠獲取實時報警信息，準確判斷發生故障的回路，縮短排除故障時間，節省人力物力，保證水廠生產運行穩定高效。

2. 監測方案

2.1電能質量監測

自來水廠由大功率變頻器帶動進水泵電機工作，由于變頻器中要進行大功率二極管整流、大功率晶閘管逆變，結果在輸入輸出回路產生電流高次諧波，干擾供電系統、負載及其它鄰近電氣設備，影響計量儀表工作不正常。電能質量測量分析是發現引起電能質量擾動的重要一環，可以用來對設備狀態進行監控分析。電能質量測量分析的內容包括不平衡度、諧波、電壓瞬態變化等受影響設備運行的電能質量參數。

2.2 RCM剩余漏電流及接地漏電流監測

通過監測供電回路的漏電流RCM數據，以及接地故障電流數據可以在電機老化，電纜線損以及接地絕緣失效等故障發生前及時報警，避免事故及生產損失。

2.3 絕緣監測

絕緣監測裝置IR7000系列絕緣監測儀的工作參考點是PE保護地，在系統運行過程中，IR7000不間斷疊加低頻電壓在電機回路和PE地之間，從而評估系統電氣絕緣性。

| 第二部分水務企業監測技術要求

3. 技術參數

3.1電能質量及漏電流監測裝置

監測裝置的安全性指標需獲得CE認證，能監測供電回路的漏電流RCM數據，以及接地故障電流數據。

監測裝置可通過外部系統或設備本身對電能質量指標的實時數據進行顯示和設置。

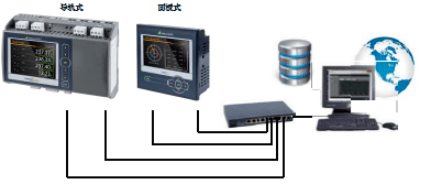

具有RS485、以太網（TCP/IP協議）通信接口，監測終端具有多輸入輸出模塊擴展功能，可以獲取其它設備的開關量狀態信息。

3.2 絕緣監測裝置

依據IEC/EN61557-8標準，響應值設定范圍1kΩ-1MΩ。

對應兩組繼電器輸出，一路數字量輸入，RS485接口通信，液晶顯示屏帶背光，環境溫度-25℃-+65℃。

擁有負載電流和系統母線溫度監測，同時具有德國萊茵第三方認證的CE LVD認證。

4. 實施配置

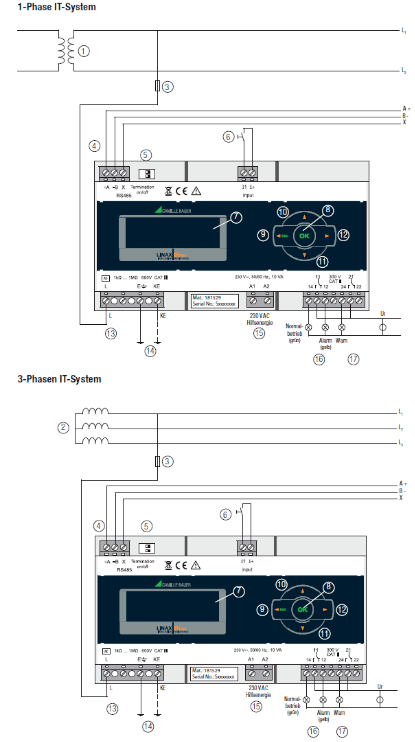

按照水廠實際運行系統，實施方案如下：每臺電機現場配置一臺AM1000電能質量與漏電流監測裝置，三相電流和電壓通過AM1000監測電能質量情況，同時采用漏電流互感器分別采集三相RCM剩余電流及對地漏電流數據；同時配置一臺IR7000絕緣監測裝置，連接在電機的A相（或B、C相）和地線之間，連續不間斷地監視和測量整個電機系統對地的絕緣阻值，供電系統負載電流和母線溫度。
