Supra Harmonics And Dranetz Products FAQ’s：

Supra Harmonics 是 PQ 監控行業當前的流行語。諧波是眾所周知的，但什么是超諧波？它們來自哪里，您應該擔心嗎？

這些常見問題解答將深入探討 Supra Harmonics，討論它們的來源、適用標準以及如何使用 Dranetz 產品來測量它們。

什么是超諧波

答：超諧波是一個術語，用于表示電源網絡中 2 kHz 至 150 kHz 范圍內的電壓和電流頻譜分量。

適用的規范性 PQ 標準要求的頻率測量范圍是多少？

答：IEC 61000-4-30 第 3 版、第 4 版草案和 IEEE 519：2022 要求對諧波進行測量，達到第 50 次諧波。這是針對總諧波失真 （THD）、總需求失真 （TDD） 的。第 50 次諧波是 3kHz @ 60Hz 和 2.5kHz @ 50Hz。

是否有規范性標準來定義 PQ 儀器如何測量上諧波？

答：不可以。在標準領域，規范通常意味著需要。信息性是指不是必需的，是通常包含在附件中的附加信息。

次諧波的測量是 IEC 61000-4-30 第 3 版和目前的 IEC 61000-4-30 第 4 版草案中信息附件的一部分。在信息部分，超諧波不是符合這些標準的要求。

在撰寫本文時，任何聲稱 Supra Harmonic 測量的 PQ 儀器都使用制造商開發的專有方法。

是否有 PQ 儀表符合 Supra Harmonic 測量的測試標準？

答：不可以。IEC 62586：2017 是測試 PQ 儀表是否符合 IEC 61000-4-30 第 3 版規范要求的標準。超諧波是 61000-4-30 第 3 版信息附錄的一部分，因此它們不包括在 IEC 62586 的范圍內。

是否有儀器或者測試系統符合超諧波測試標準的

我們不知道

什么造成的超諧波

答：基于逆變器的資源 （IBR） 的激增被認為是主要來源。示例包括 EV 充電器和分布式能源 （DER），例如太陽能、風能、電池存儲。

超諧波對電網來說有多大危害

答：答案是主觀的。據我們所知，電力系統中實際的超諧波問題的記錄案例是有限的。我們?cè)诿绹?guó)了解到的信息表明，這種情況包括上諧波范圍下限的頻譜分量。在歐洲，電力線載波通信更為普遍，并且被認為可能受到超諧波的影響。此類通信用于電網控制、計量和其他應用。

Dranetz 客戶和行業聯系人如何看待 Supra Harmonics 如今已成為一個問題？

答：我們的反饋是，超諧波目前不是一個主要問題，但將來可能會成為一個更大的問題。客戶報告說，在 50 次諧波和 100 次諧波附近看到了活動。

Dranetz 產品的諧波顯示范圍是多少？

答：所有 Dranetz 制造的 PQ 產品都遠遠超過上述 PQ 標準要求的 50 次諧波。Dranetz HDPQ 可顯示電壓的 127 次諧波和電流的 63 次諧波。如下所述，記錄的數據能夠進行更高次的諧波。

問：Dranetz 產品是否測量超諧波？

答：是的，高達 15.3kHz @ 60Hz 和 12.75kHz @ 50Hz（第 255 次諧波）。測量的諧波范圍取決于采樣率。Dranetz HDPQ 系列、HDPQ-DN 和 61000 系列以每個周期 512 個樣本的速率采樣，可承受高達 255 次諧波的電壓和電流。傳統的 PX5 系列每個周期采樣 256 個樣本，可以容納高達 127 次的電壓和電流諧波。

如何查看 Dranetz 產品測量的超諧波，這些超諧波超出了直接在儀器上可見的范圍？

答： 通過使用Dran-View 7企業諧波和時間圖計算器。Dran-View 7 Enterprise 可以計算任何存儲波形的諧波。我們建議在配置測量?jī)x時啟用帶有日志間隔的波形記錄。

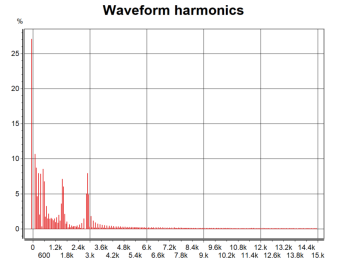

一旦數據進入 Dran-View 7 Enterprise，諧波和時間圖計算器就可以計算出每個波形的諧波，精確到 255 次。然后，您可以將計算出的諧波繪制為時間軸，或查看錄制的任何波形的諧波頻譜
